Comprendre comment charge mon véhicule électrique
Recharger une voiture électrique paraît simple : on branche, on attend, on débranche et on démarre. Pourtant, derrière ce geste du quotidien, se cache un processus bien organisé. De l’arrivée de l’électricité jusqu’au mouvement des roues, plusieurs étapes entrent en jeu.
Voici comment fonctionne concrètement la recharge d’un véhicule électrique, étape par étape.
À lire aussi...
Réservoir Adblue reconditionné : processus, qualité et prix
Étape 1 : l’alimentation en électricité de la voiture
Tout commence par la borne de recharge, qu’elle soit installée à domicile ou sur une station publique.C’est elle qui fournit l’électricité nécessaire pour alimenter la voiture.
Le câble de recharge joue alors le rôle de transporteur d’énergie : il fait le lien entre la borne et le véhicule. Une fois branché, un “dialogue” s’installe entre ces trois éléments (borne, câble et voiture) pour vérifier que tout est sécurisé avant de lancer la charge.

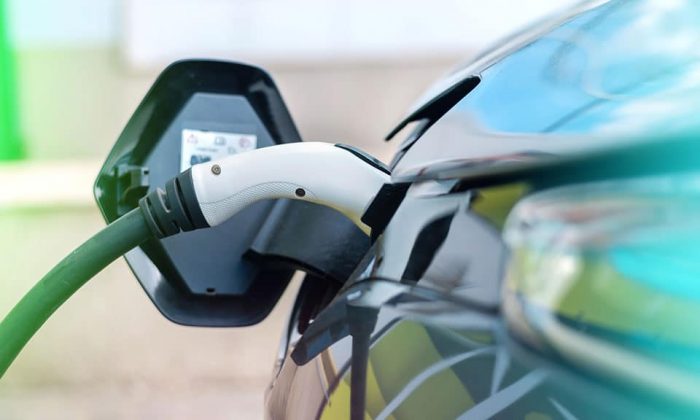

Il existe différents types de câbles de recharge en fonction de la voiture et de l’alimentation dont vous disposez :
|
Types de câble |
Utilisation |
Type de courant |
Tension |
Puissance |
|---|---|---|---|---|
|
Type 1 |
Câble autonome pour charge lente à brancher sur prise domestique ou prise renforcée 230 V. |
Courant alternatif monophasé |
230 volts |
Puissance maximum 7,4 Kw |
|
Type 2 |
Câble autonome pour charge lente ou accélérée sur prise domestique ou renforcée 230 V. Existe aussi en option triphasée, intégré aux bornes de recharge publiques. |
Courant alternatif monophasé ou triphasé |
De 230 volts (monophasé) ou 400 volts (triphasé) |
De 3.7 kW jusqu’à 43 kW |
|
Type 3 (obsolète) |
Câble autonome pour charge lente ou accélérée à brancher sur prise domestique ou renforcée 230 V. |
Courant alternatif monophasé ou triphasé |
De 230 volts (monophasé) ou 400 volts (triphasé) |
De 3.7 kW jusqu’à 22 kW |
|
Combo 2 ou CCS (Combined Charging System) |
Câble intégré pour charge lente, accélérée ou rapide sur borne de publique |
Courant continu et alternatif selon la vitesse de charge nécessaire |
De 150 à 920 Volts |
De 50 kW jusqu'à 350 kW |
|
Type 4 ou CHADEMO |
Câble intégré pour charge rapide sur borne publique |
Courant continu |
De 150 à 1000 Volts |
Jusqu’à 400 Kw |
Plus d’infos, sur le site innovauto.org.
Dans la majorité des cas, l’électricité fournie est sous forme de courant alternatif (AC), identique à celui utilisé dans nos habitations. À ce stade, l’énergie n’est pas encore directement utilisable par la batterie.
Étape 2 : l’énergie est convertie dans le véhicule électrique
Une fois l’électricité parvenue jusqu’à votre voiture, elle passe par un élément clé : le chargeur embarqué (ou OBC pour Onboard Charger).
C’est quoi un chargeur embarqué ? Le rôle de l’OBC est de convertir le courant alternatif (AC) en courant continu (DC). Pourquoi cette transformation ? Tout simplement parce que la batterie de votre voiture électrique ne peut stocker que le courant continu provenant directement du câble de recharge.*
On peut voir le chargeur embarqué comme un traducteur : il rend l’électricité utilisable pour la batterie. Sa puissance influence directement la vitesse de recharge, ce qui explique pourquoi certains véhicules chargent plus rapidement que d’autres sur une même borne.
Par exemple : la majorité des Renault Zoé phase 2 dispose d’un chargeur embarqué qui limite sa charge à 22KW. Ainsi, même si vous branchez ce véhicule sur une borne alimenté en 50Kw, la charge ne se fera que dans la limite de l’OBC.
Et si ma batterie ne charge plus ? Il se peut que votre chargeur embarqué soit en panne. Bonne nouvelle : il existe de nombreux cas où le chargeur embarqué est réparable ! Rendez-vous dans un garage partenaire de Cotrolia, pour faire un diagnostic complet.
*Le chargeur embarqué n’intervient que dans le cadre d’une recharge en courant alternatif, donc avec un branchement de câbles de type 1 ou 2.
Étape 3 : le stockage de l’énergie dans un VE
Une fois convertie, l’électricité est stockée dans la batterie du véhicule. C’est elle qui joue le rôle de réservoir d’énergie. Sa capacité, exprimée en kilowattheures (kWh), détermine l’autonomie du véhicule. Plus elle est élevée, plus la voiture peut parcourir de kilomètres.
La recharge est pilotée par un système de gestion intelligent qui contrôle la température, la tension et le niveau de charge. C’est le module BMS, intégré à la batterie, qui remplit ce rôle. L’objectif est de garantir la sécurité pendant la charge, et même après, mais aussi de préserver la durée de vie de la batterie.
Étape 4 : l’utilisation de l’énergie pour faire avancer le véhicule
Une fois stockée, l’énergie est prête à être utilisée. Lorsque vous appuyez sur l’accélérateur, la batterie envoie du courant continu vers un autre composant : l’onduleur, nommé aussi convertisseur ou PEB (pour Power Electrical Box).
Celui-ci transforme à nouveau le courant continu (DC) en courant alternatif (AC), adapté au fonctionnement du moteur électrique. Le moteur convertit alors cette énergie en mouvement, transmis directement aux roues.
Contrairement à un moteur thermique, ce système est beaucoup plus simple. En effet, il utilise moins de pièces mécaniques en mouvement. Résultat : une maintenance plus facile d’un point de vue mécanique et une fiabilité plus accrue de votre voiture.

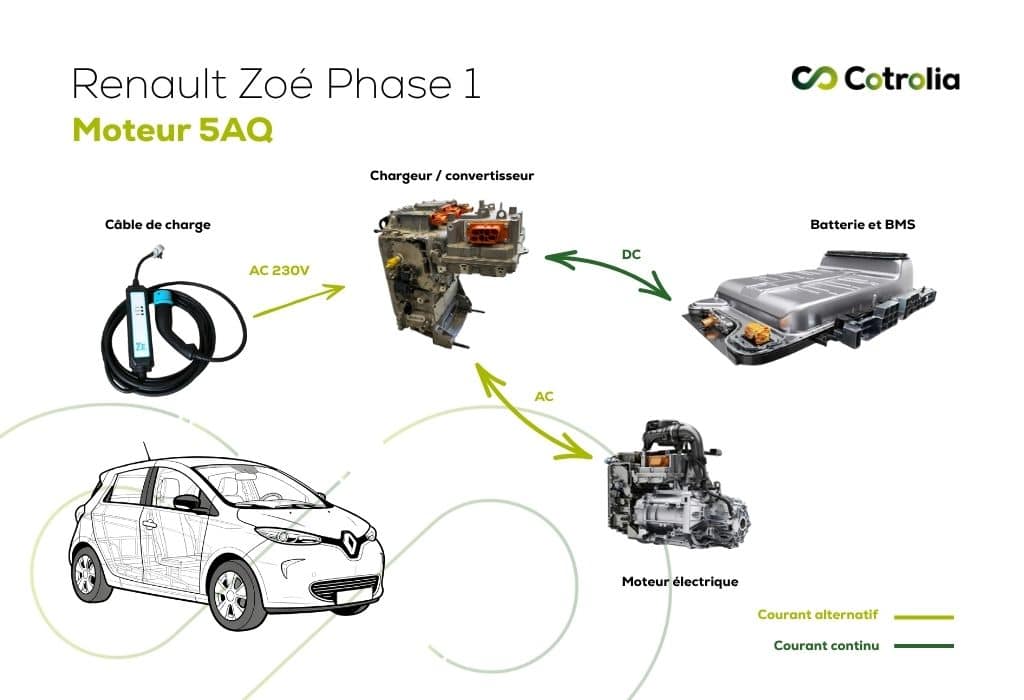

Petite spécificité : certains modèles de voitures électriques sont dotés d’un chargeur / convertisseur. Dans ce cas, un seul module s’occupe de charger la batterie et de la convertir à tant à l’entrée et qu’à la sortie de la batterie. C’est le cas par exemple de certaines Renault Zoé dotée d’un moteur 5AQ. L’objectif ? Moins de pièces = plus d’espace sous le capot. Cela permet aussi d’optimiser le système de refroidissement qui sécurise le véhicule face aux problèmes de surchauffe.

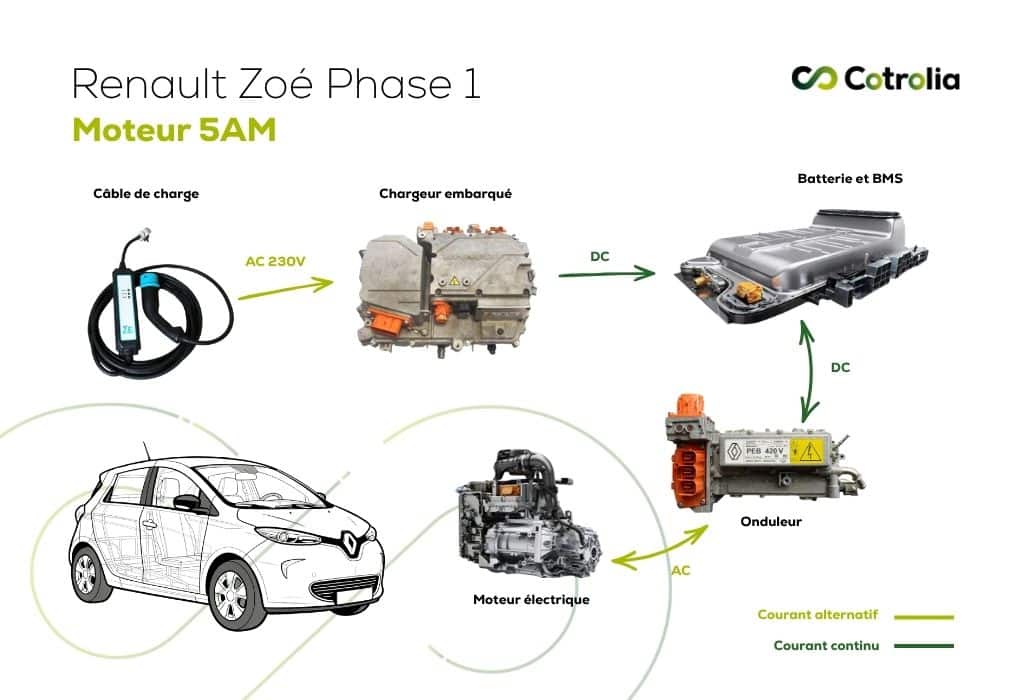

Exemple avec le moteur électrique 5AM de Zoé
et avec le moteur électrique 5AQ de Zoé
Et si ma voiture électrique ne charge plus ?
Vous l’avez vu, la recharge d’un véhicule électrique repose sur plusieurs étapes : la borne, le câble, le chargeur embarqué, la batterie… et même l’électronique de puissance. Alors forcément, si un seul de ces éléments rencontre un dysfonctionnement, la recharge peut devenir impossible ou anormalement lente.
Les signes les plus courants que nous avons repérés pour vous :
- La voiture ne lance pas la charge
- Le temps de recharge devient anormalement long
- Un message d’erreur apparaît au tableau de bord
- La charge s’interrompt sans raison
- J’ai un voyant “fault” sur mon câble de charge
- Le véhicule ne démarre plus
Dans ce cas, il est important de ne pas tirer de conclusions trop rapides. Le bon réflexe : faire établir un diagnostic électrique par un professionnel. Des techniciens spécialisés pourront identifier précisément l’origine de la panne et vous proposer une solution adaptée, sans forcément remplacer inutilement des pièces coûteuses.
Si vous rencontrez un problème de recharge, vous pouvez vous rapprocher de notre réseau de garages partenaires et ainsi savoir si votre panne pourra être résolue par un changement de pièce ou par une réparation des éléments existants.
