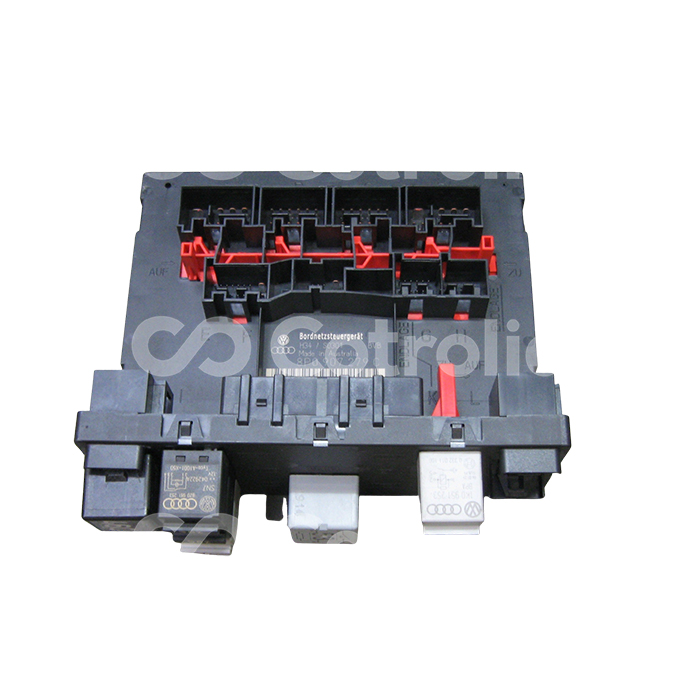

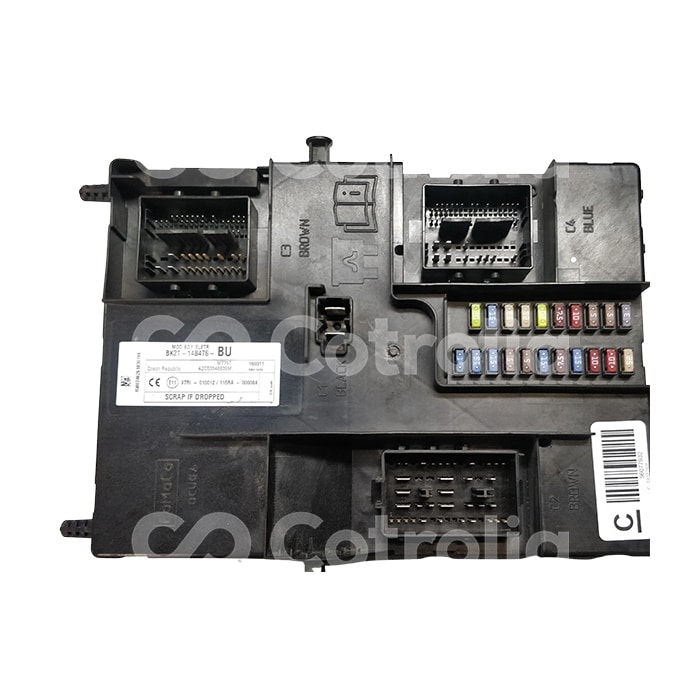

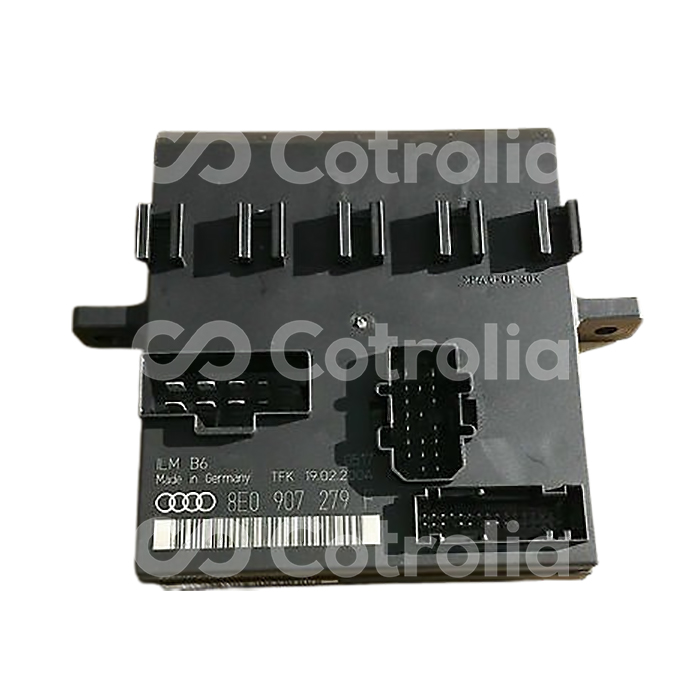

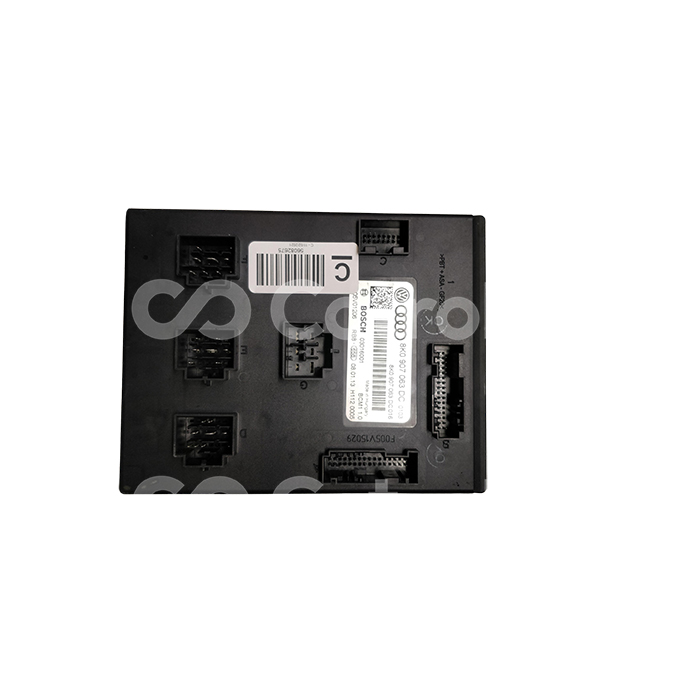

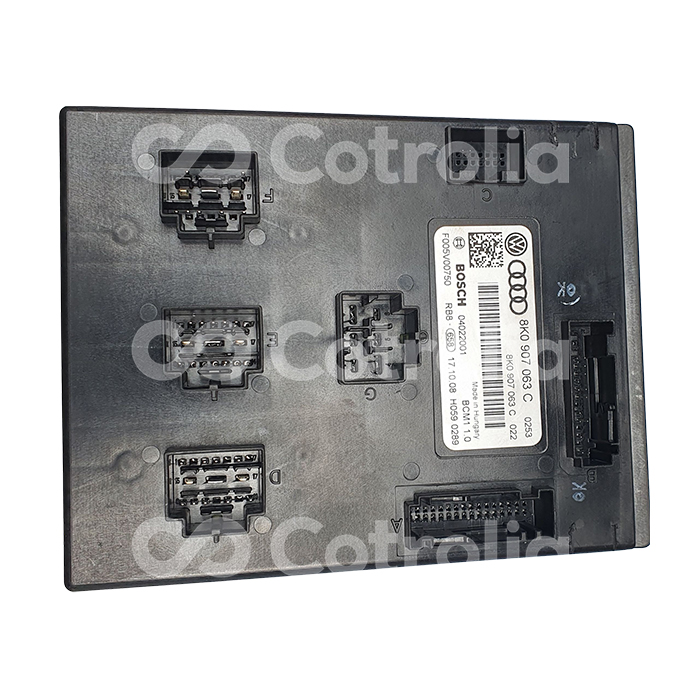

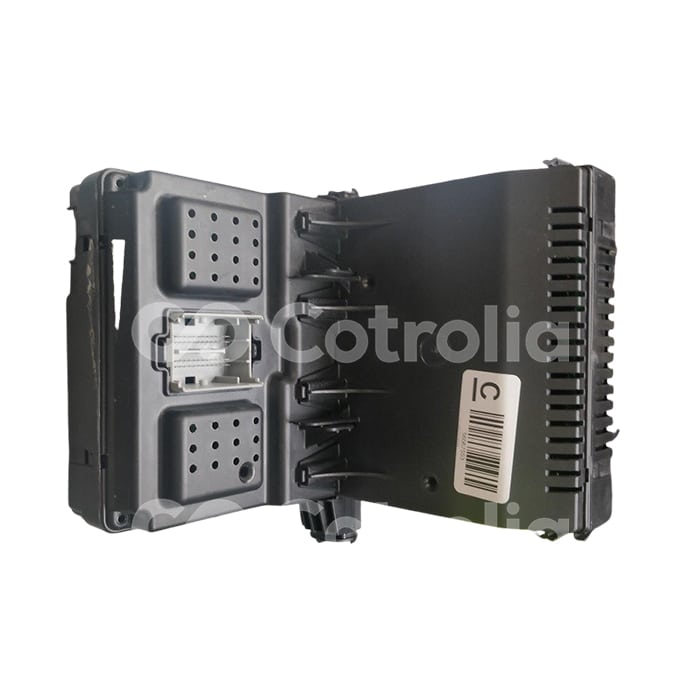

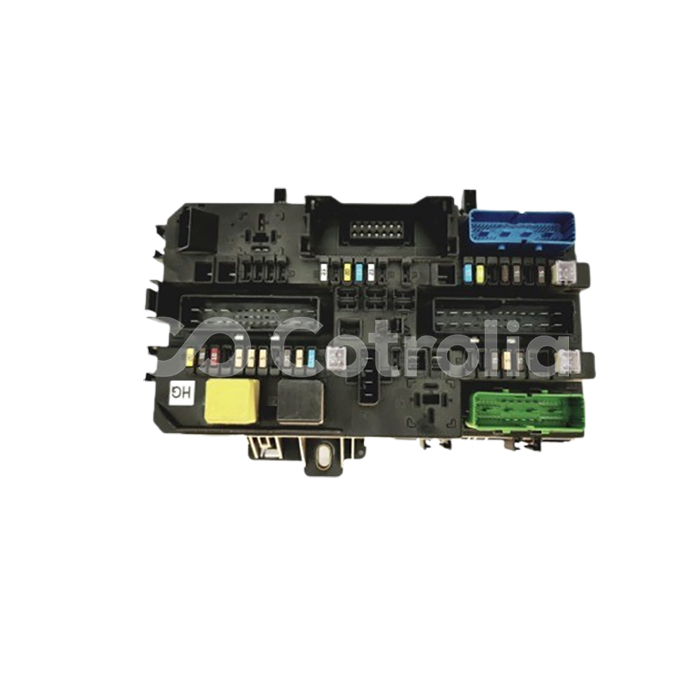

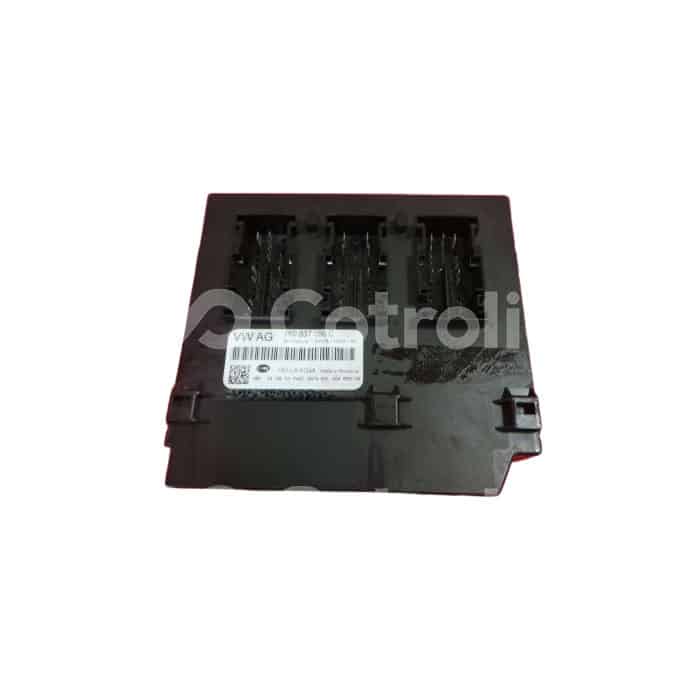

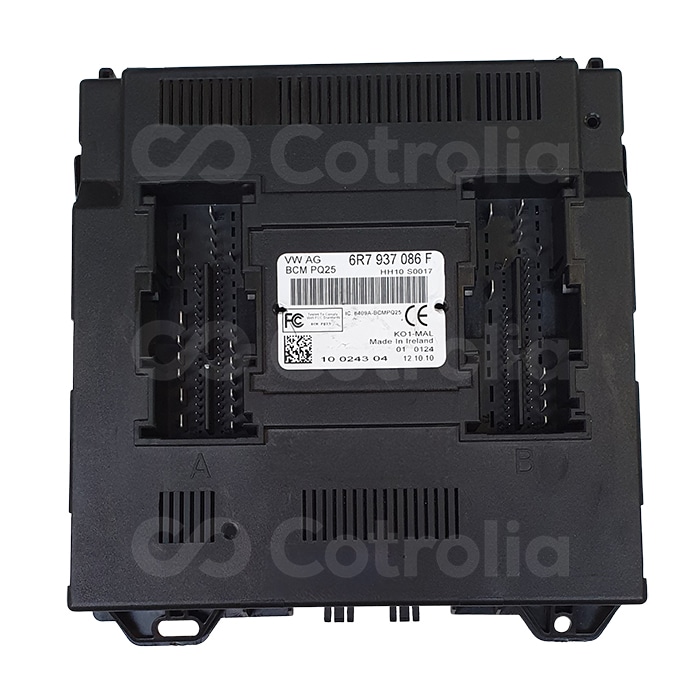

Boitier habitacle

Le boîtier habitacle, également appelé boîtier de fusibles habitacle ou boîtier de commande habitacle, est un composant essentiel du système électrique d'un véhicule. Il se situe généralement dans l’habitacle, souvent sous le tableau de bord, derrière un panneau latéral, ou parfois dans la boîte à gants. Ce boîtier centralise la gestion et la protection des circuits électriques de nombreux équipements à bord du véhicule.

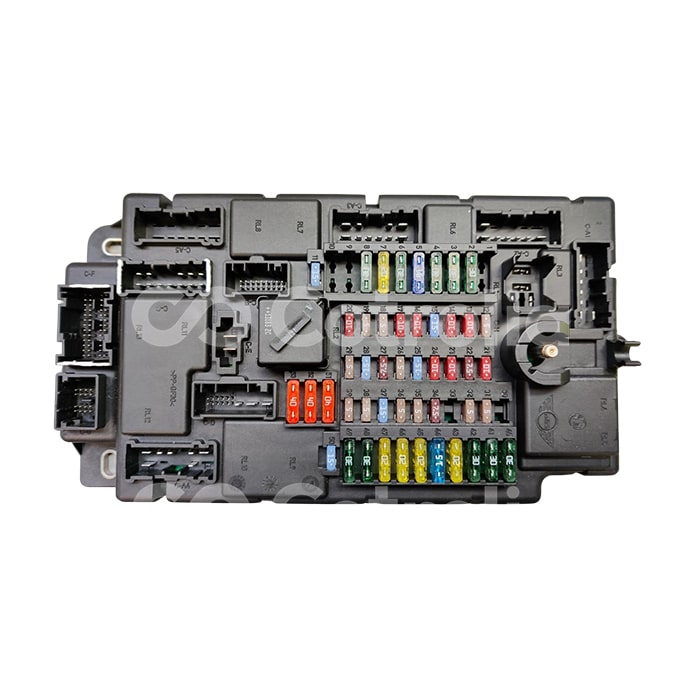

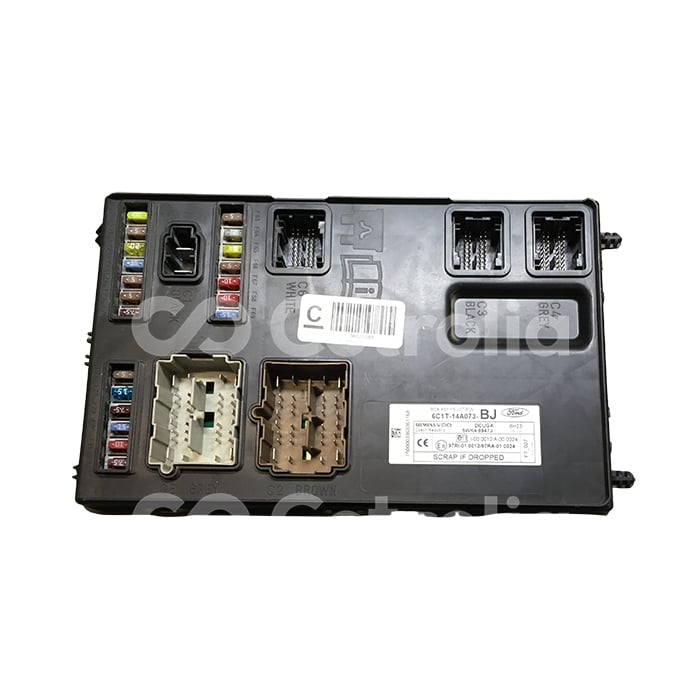

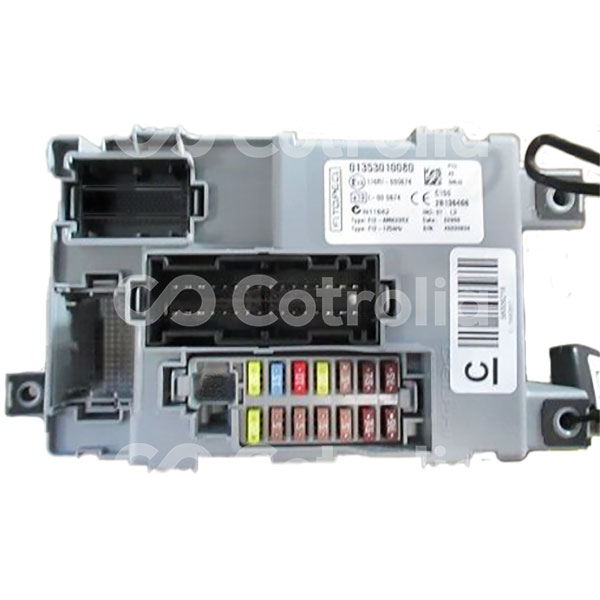

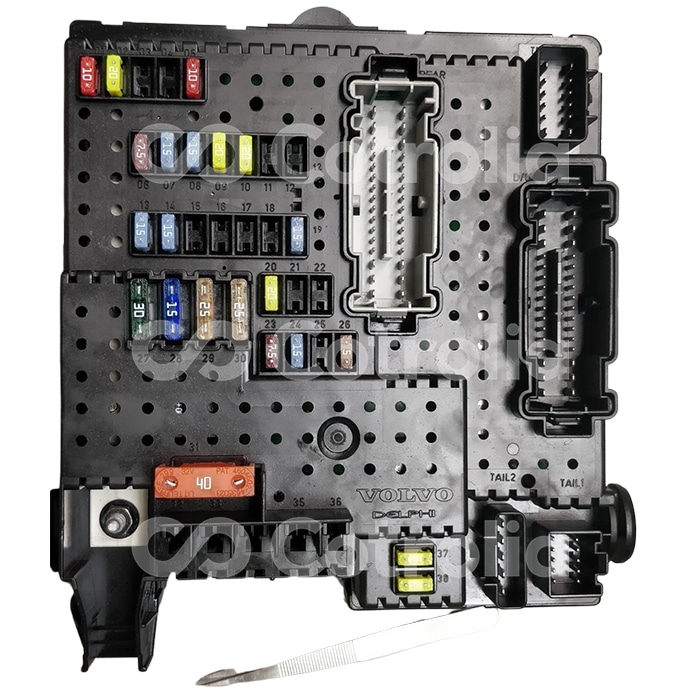

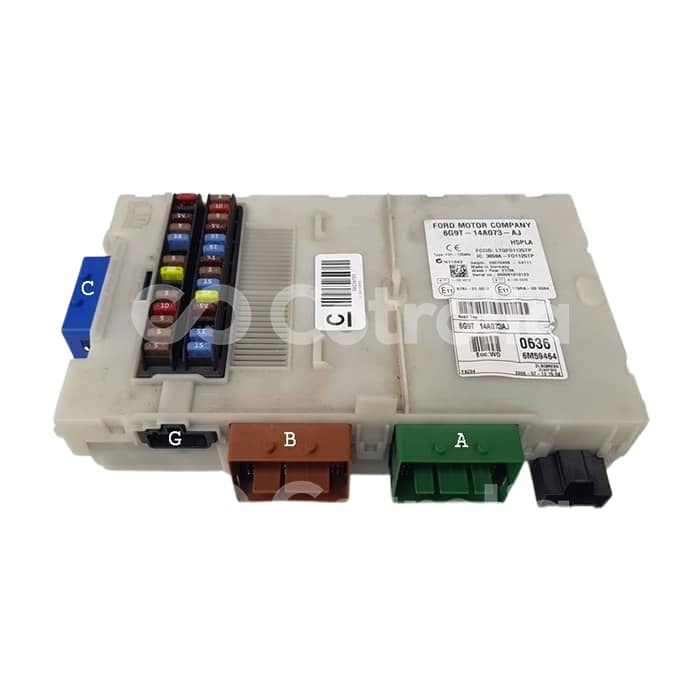

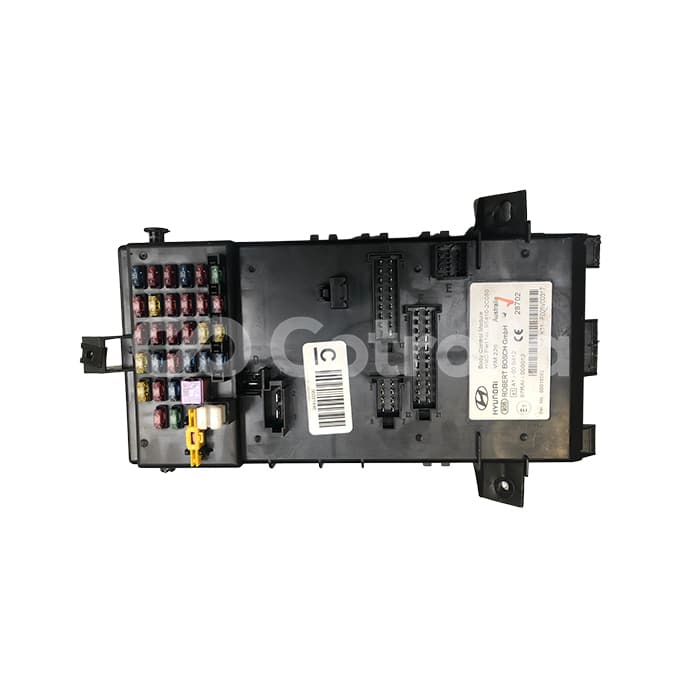

Le boîtier habitacle contient une série de fusibles et de temps en temps des relais qui protègent les différents systèmes électriques de la voiture contre les surtensions et les courts-circuits. Chaque fusible est dédié à un circuit électrique spécifique, comme les feux, l’autoradio, la ventilation, les essuie-glaces, les vitres électriques ou encore le système de climatisation. En cas de surcharge ou de dysfonctionnement électrique, le fusible correspondant grille, interrompant ainsi le courant pour éviter d'endommager les composants électriques du véhicule.

Le fonctionnement du boîtier repose sur un système de distribution de l’alimentation électrique. Les relais présents dans le boîtier servent à commuter des circuits à forte intensité (comme les phares ou la climatisation) en utilisant une commande à faible intensité. Ces relais permettent de limiter l'usure des interrupteurs et de gérer efficacement les appareils électriques qui nécessitent une grande puissance.

L’accès au boîtier habitacle est souvent prévu pour que le conducteur puisse facilement remplacer un fusible grillé. Le boîtier est donc conçu pour être pratique et accessible, avec un schéma ou une étiquette indiquant la fonction de chaque fusible ou relais. En cas de problème avec un équipement électrique du véhicule, la première chose à vérifier est généralement le boîtier habitacle pour s'assurer qu'un fusible n'a pas sauté.

Quels sont les dysfonctionnements fréquents ?

• Fusibles grillés : C'est l'une des pannes les plus fréquentes dans un boîtier habitacle. Chaque fusible protège un circuit électrique spécifique, et en cas de surtension ou de court-circuit, le fusible grille pour protéger les composants du véhicule. Cela peut entraîner la défaillance de systèmes comme les feux, les vitres électriques, l'autoradio, ou encore le système de climatisation.
• Relais défectueux : Les relais situés dans le boîtier habitacle sont responsables de la gestion des circuits à haute intensité, tels que les phares ou les systèmes de ventilation. Un relais défaillant peut provoquer des dysfonctionnements intermittents ou permanents, comme des phares qui ne s’allument plus ou une climatisation qui ne fonctionne pas. Les relais peuvent s’user avec le temps ou être endommagés par des fluctuations de tension.
• Connexions électriques défectueuses : Les connexions dans le boîtier habitacle peuvent se détériorer en raison de l’usure, de la corrosion ou des vibrations du véhicule. Des faux contacts ou des connexions lâches peuvent entraîner des pannes intermittentes de divers systèmes électriques. Ces problèmes peuvent être difficiles à diagnostiquer car ils peuvent affecter plusieurs circuits à la fois ou provoquer des dysfonctionnements temporaires.
• Corrosion ou humidité : Le boîtier habitacle peut être exposé à l'humidité, notamment s'il y a des infiltrations d'eau dans le véhicule. Cela peut entraîner de la corrosion sur les connecteurs, les fusibles ou les relais, affectant le bon fonctionnement du boîtier. La corrosion peut provoquer des courts-circuits ou des interruptions de courant dans certains circuits, entraînant de multiples pannes.
• Surchauffe : Dans certains cas, une surchauffe des composants internes du boîtier habitacle peut se produire, surtout si un circuit tire trop de courant de manière prolongée. La surchauffe peut endommager les fusibles, les relais ou même fondre certains composants du boîtier, nécessitant un remplacement des pièces endommagées.
• Problèmes de conception ou de fabrication : Certains boîtiers habitacle peuvent souffrir de défauts de fabrication ou de conception, ce qui peut entraîner des pannes prématurées. Cela peut se manifester par des relais mal positionnés, des fusibles mal ajustés ou des faiblesses structurelles qui peuvent compromettre le bon fonctionnement des systèmes électriques du véhicule.

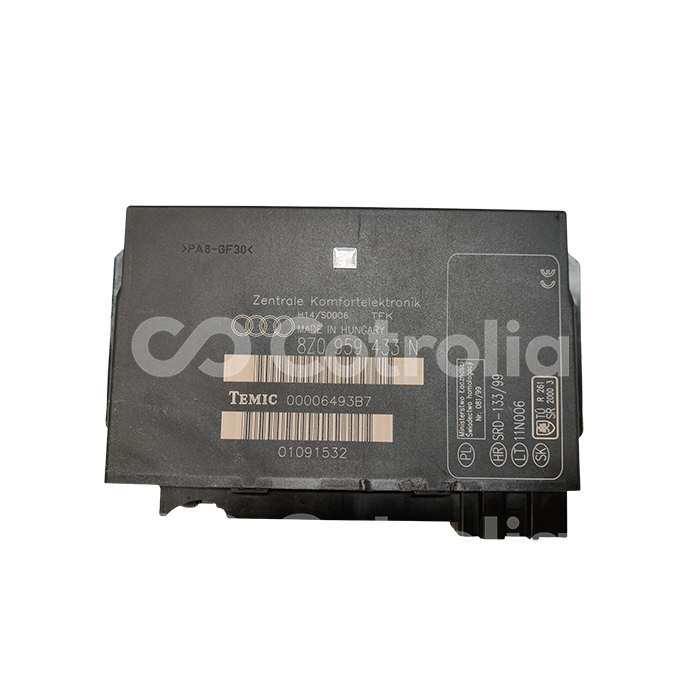

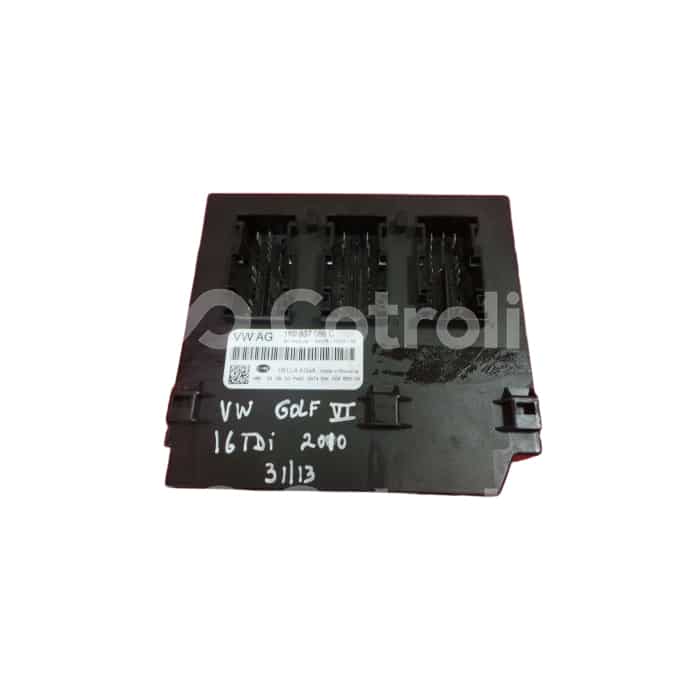

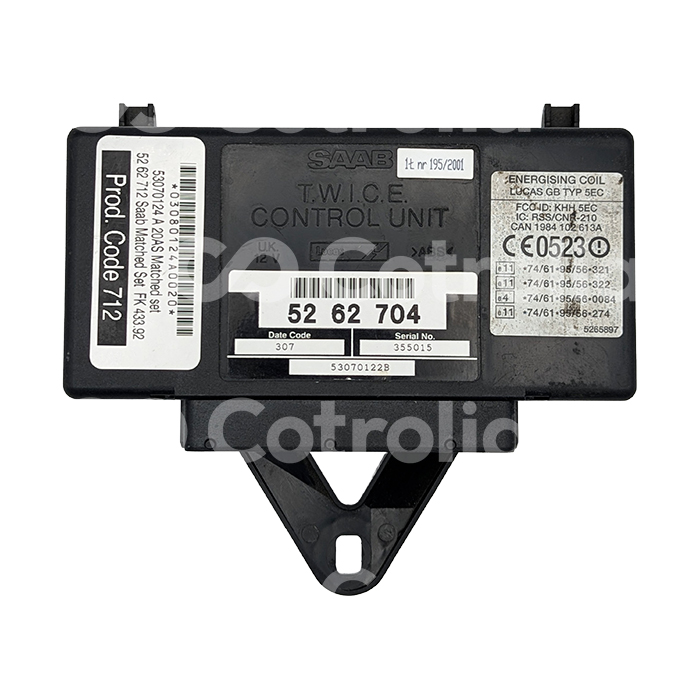

• Problème de module de commande intégré : Certains boîtiers habitacle plus modernes intègrent un module de commande électronique qui gère les systèmes électriques via un logiciel. Une panne de ce module peut entraîner des dysfonctionnements électroniques complexes, comme l’impossibilité de démarrer certains équipements, des erreurs au niveau du tableau de bord, ou des comportements erratiques de certains composants, comme les clignotants ou l’alarme.
