Réparer un calculateur moteur Mercedes : Symptômes, pannes et solutions
Si vous êtes ici, c'est que vous rencontrez un problème avec un calculateur moteur Mercedes. Bonne nouvelle, vous êtes au bon endroit. Perte de puissance, voyants qui s'allument, problème de capteurs… les signaux d'un calculateur défaillant peuvent être nombreux. Alors, comment détecter les signes avant-coureurs d'un ECU moteur Mercedes défaillant ? Quelles sont les pannes les plus courantes ? Que choisir entre la réparation ou le remplacement d’un calculateur moteur ? Les experts de Cotrolia vous guident et vous conseillent sur ces sujets.
Comment fonctionne un calculateur moteur ?
Comment fonctionne un calculateur moteur et à quoi sert-il ?
Le calculateur moteur, aussi appelé ECU (Engine Control Unit), joue un rôle essentiel dans la gestion du moteur d'un véhicule. Il est situé dans le compartiment moteur, fixé sur une paroi ou sous le capot. Dans de rares cas, il peut aussi se trouver dans l'habitacle, sous le tableau de bord, sous un siège ou même dans le coffre de l’auto.
Le calculateur moteur s’alimente dès que le contact est mis et reste actif pendant toute la phase de fonctionnement du véhicule. Lorsque le contact est coupé, il n’interrompt pas immédiatement son alimentation : il entre d’abord dans une courte phase «d’endormissement » durant laquelle il achève ses apprentissages adaptatifs (mise à jour des paramètres, conservation des données dans l’EEPROM, codes défauts, etc.). Après quelques secondes ou minutes, l’ECU se met ensuite totalement hors tension pour préserver la batterie du véhicule.
Le calculateur d’injections collecte des informations entrantes, provenant de multiples capteurs répartis dans le moteur et dans le véhicule. Ces capteurs mesurent des paramètres tels que la température du moteur, la pression dans le collecteur d'admission ou encore le régime moteur. Une fois ces données collectées, le calculateur d’injections les analyse grâce à un algorithme stocké dans sa mémoire. On parle aussi de programmation ou de cartographies de l’Ecu. En retour, il génère des informations sortantes vers les actionneurs. Il s’agit de signaux de commandes électriques envoyées aux différentes composantes du moteur comme les injecteurs, les bobines d'allumage ou la vanne EGR. Ces actions commandées par l’ECU, permettent d'optimiser les performances en temps réel, la consommation et les émissions du moteur du véhicule.
Parmi ses missions essentielles, l’ECU commande avec précision l’injection en calculant pour chaque cylindre la quantité de carburant nécessaire à une combustion optimale, en particulier au démarrage. Il joue également un rôle central dans la réduction des émissions polluantes en pilotant notamment la vanne EGR. Pour ajuster sans cesse ses réglages, le calculateur analyse en temps réel des paramètres tels que la pression d’admission, le régime moteur et la position de l’accélérateur. Sur les véhicules turbocompressés, il utilise ces données pour déterminer la pression de suralimentation idéale. Enfin, il peut adapter ces cartographies selon l’altitude et les conditions ambiantes, garantissant ainsi performance, consommation maîtrisée et respect des normes environnementales.
L'ECU moteur gère aussi le système de refroidissement. Il surveille la température du liquide de refroidissement grâce à la sonde de température de liquide de refroidissement, puis ajuste la vitesse du ventilateur ou la circulation du liquide de refroidissement. En cas de surchauffe, le calculateur d’injections peut limiter la puissance du moteur pour prévenir d’éventuels dommages liés à cette surchauffe. Dans ce cas, le calculateur moteur envoi un message au conducteur par le biais d’un voyant sur le tableau de bord.

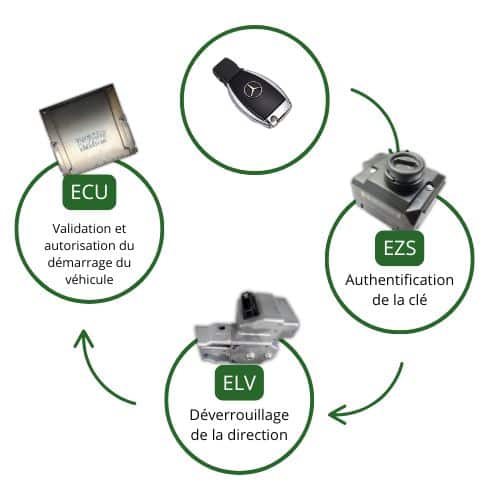

Comprendre l’éco-système complet d’un ECU sur une voiture Mercedes ?
Dans un véhicule Mercedes, le calculateur moteur joue un rôle clé dans le processus de démarrage. Il s'assure que toutes les conditions nécessaires à son allumage sont réunies. Pour cela, il fonctionne en coordination avec la clé du véhicule et deux autres systèmes électroniques : l'EZS (Electronic Ignition Switch) et l'ELV (Electronic Steering Lock). Ensemble, ils forment ce que l'on appelle la boucle de démarrage sur une voiture Mercedes. On parle d’un système de validation en trois étapes.
L'EZS : le point de départ de la boucle de démarrage
L'EZS est le premier maillon de cette boucle. Son rôle est de vérifier que la clé utilisée est bien autorisée. Lorsque le conducteur insère la clé dans le contact (ou qu'une clé sans fil est détectée), l'EZS effectue une authentification cryptée. Si la clé est reconnue, il envoie un signal au calculateur moteur et à l’ELV permettant d’accepter le démarrage. Ce mécanisme est essentiel pour empêcher toute tentative de démarrage frauduleux.
L'ELV : le déverrouillage de la direction
En parallèle, l'ELV joue un rôle crucial dans la sécurité du véhicule. Tant que l'EZS n'a pas validé la clé, la colonne de direction reste verrouillée pour empêcher tout mouvement du volant. Une fois l'authentification réussie par l’EZS, l'ELV reçoit un ordre de déverrouillage de la direction du véhicule.
Le rôle du calculateur moteur dans le démarrage
Une fois ces deux validations effectuées, le calculateur moteur intervient en dernier. Après avoir reçu les signaux de l'EZS et de l'ELV, il autorise le démarrage du moteur. Sans cette validation finale, le véhicule ne peut pas démarrer.
Ce système de boucle de démarrage assure une double sécurité : il empêche l'utilisation d'une clé inconnue et garantit que la colonne de direction est bien déverrouillée avant le démarrage.
Les pannes courantes des calculateurs moteurs Mercedes
Les problèmes liés aux capteurs d’un moteur Mercedes
Capteur PMH HS ?
Le capteur PMH (Point Mort Haut), aussi appelé capteur de vilebrequin, est essentiel au démarrage et au bon fonctionnement du moteur. Il transmet au calculateur moteur des informations sur la position du vilebrequin et la vitesse de rotation, ce qui permet d'injecter le carburant au bon moment.
Lorsqu'il est défectueux, l'ECU ne reçoit plus ces données, ce qui empêche le moteur de démarrer. Des symptômes comme des coupures du moteur en roulant, un moteur qui cale ou ne démarre pas peuvent également apparaître. Dans certains cas, le régime moteur ne s'affiche pas sur le tableau de bord lors du démarrage.
Avant de suspecter un problème de calculateur moteur, il faut vérifier le capteur PMH et son câblage, souvent à l'origine de la panne. Un contrôle avec un multimètre ou une valise OBD permet de détecter un éventuel dysfonctionnement. Sur les véhicules Mercedes, un capteur PMH défectueux est une cause fréquente de panne, souvent confondue avec un problème de calculateur. Consultez notre article complet sur le diagnostic d’un ECU moteur.
Défaut capteur AAC
L’arbre à cames (AAC) commande l’ouverture et la fermeture des soupapes du moteur en synchronisation avec le vilebrequin. Sur les anciens moteurs, un seul arbre à cames suffisait à gérer l’admission et l’échappement. Aujourd’hui, la plupart des moteurs modernes sont équipés de deux arbres à cames :
- l’AAC admission, qui contrôle l’ouverture des soupapes pour faire entrer l’air dans le moteur,
- l’AAC échappement, qui gère l’évacuation des gaz brûlés. Il permet de garantir une combustion efficace et de bonnes performances du moteur.
Lorsqu’un défaut de capteur d’arbre à cames (AAC) se produit sur un véhicule Mercedes, plusieurs causes peuvent en expliquer l’origine. Le capteur lui-même peut être défaillant, son signal étant alors erratique ou absent. Un câblage endommagé, un connecteur oxydé ou une mauvaise mise à la masse peuvent perturber la transmission du signal jusqu’au calculateur. Plus rarement, un défaut au niveau du circuit d’entrée du calculateur peut fausser la lecture. Enfin, n’oubliez pas que la roue dentée (ou roue cible) de l’arbre à cames peut être usée, mal positionnée ou encrassée, et qu’un problème mécanique de l’arbre lui-même peut également générer des anomalies détectées comme un défaut de capteur.
Souvent, un défaut de capteur AAC se traduit par une perte de puissance, notamment lors des accélérations, ou même par une impossibilité de démarrage. On peut aussi observer un ralenti instable, où le moteur tourne de façon irrégulière avec des variations de régime. Plusieurs facteurs peuvent en être la cause : l’usure naturelle du capteur, des problèmes électriques (court-circuit, mauvaise connexion) ou un câblage défectueux.
Défaut débit d’air ECU moteur
Le capteur de débit d'air, ou capteur MAF, joue un rôle essentiel dans la gestion moteur. Il mesure l'air entrant et transmet l’information au calculateur, qui ajuste la quantité de carburant injectée pour une combustion optimale. Un capteur défectueux peut perturber cet équilibre et provoquer des dysfonctionnements.
Les symptômes courants incluent une perte de puissance (notamment à l’accélération), un ralenti instable, l’allumage du voyant moteur, une surconsommation de carburant, des démarrages difficiles ou des calages.
Les causes possibles : capteur défectueux, fuite d’air dans l’admission, filtre à air obstrué ou un problème de calculateur.
Comment diagnostiquer un capteur MAF défaillant ?
Défaut sonde lambda
La sonde lambda (ou sonde à oxygène) mesure la quantité d'oxygène dans les gaz d'échappement et transmet l'information au calculateur moteur. Lorsqu’elle est défaillante, cela perturbe la gestion moteur.
Lorsque la sonde lambda est défectueuse, plusieurs signes peuvent alerter le conducteur. Le plus fréquent est l’allumage du voyant moteur, déclenché par des signaux anormaux détectés par le calculateur. Le véhicule peut également présenter un ralenti irrégulier, des pertes de puissance, notamment à l’accélération, voire des calages ou des difficultés de démarrage. Une surconsommation de carburant est aussi fréquente, car l’ECU peut enrichir le mélange air/carburant de manière excessive en réponse à de mauvaises informations. Enfin, une sonde lambda en panne peut entraîner une augmentation des émissions polluantes, perceptible à travers une fumée d’échappement noire ou bleutée. Dans certains cas, le moteur passe en mode dégradé, réduisant volontairement les performances pour éviter des dommages.
Comment diagnostiquer une sonde lambda ?
Les problèmes liés aux actionneurs d’un moteur Mercedes
Un défaut injecteur sur un calculateur moteur
Les injecteurs ont pour rôle d’injecter le carburant sous haute pression dans les cylindres pour assurer une combustion efficace. Leur fonctionnement est contrôlé avec précision par le calculateur moteur, qui gère l’ouverture et la fermeture de chacun selon les besoins du moteur.
Lorsque la panne provient du système de commande, les signes se manifestent de manière plus globale et moins localisée que dans le cas d’un injecteur isolé. On observe souvent l’arrêt simultané de plusieurs injecteurs, entraînant une perte de synchronisation. Le moteur peut alors s’éteindre brutalement en pleine conduite, refuser de démarrer sans cause apparente ou encore passer en mode dégradé, réduisant fortement ses performances. Des ratés d’injection peuvent également survenir, avec une combustion irrégulière ou un mauvais calage moteur. Le voyant moteur reste souvent allumé sur le tableau de bord, mais les tests manuels sur les injecteurs ne révèlent aucune anomalie physique. Ces symptômes traduisent généralement un dysfonctionnement au niveau des signaux de commande envoyés par le calculateur moteur.
Symptômes d’un injecteur défectueux
Lorsque la panne provient du système de commande, les signes se manifestent de manière plus globale et moins localisée que dans le cas d’un injecteur isolé. On observe souvent l’arrêt simultané de plusieurs injecteurs, entraînant une perte de synchronisation. Le moteur peut alors s’éteindre brutalement en pleine conduite, refuser de démarrer sans cause apparente ou encore passer en mode dégradé, réduisant fortement ses performances. Des ratés d’injection peuvent également survenir, avec une combustion irrégulière ou un mauvais calage moteur. Le voyant moteur reste souvent allumé sur le tableau de bord, mais les tests manuels sur les injecteurs ne révèlent aucune anomalie physique. Ces symptômes traduisent généralement un dysfonctionnement au niveau des signaux de commande envoyés par le calculateur moteur.
Un test de retour gasoil peut permettre de vérifier le débit de retour de chaque injecteur. Un écart supérieur à 10–15 ml entre les injecteurs sur 30 secondes à 1 minute de fonctionnement indique un déséquilibre. Un injecteur qui renvoie trop de carburant signale une fuite interne ; s’il n’en renvoie presque pas, il est probablement obstrué.
La résistance électrique des injecteurs peut aussi être mesurée avec un multimètre :
- entre 12 et 16 ohms pour les injecteurs essence,
- entre 0,2 et 2 ohms pour les injecteurs diesel à rampe commune.
Une valeur anormale indique un injecteur potentiellement défectueux.
Ces défauts sont particulièrement fréquents sur certains modèles Mercedes, notamment les CLA, CLK, CLS, CLC, ML et GLK, souvent équipés des calculateurs Bosch ME9.7 (essence) ou Bosch EDC16CP31 (diesel), où les pannes d’injection sont bien connues.
Défaut ELAB ?
Sur les véhicules Mercedes, l'électrovanne ELAB désigne une électrovanne de coupure d’arrivée de carburant. Elle n’intervient pas dans le recyclage des vapeurs d’essence, mais bien dans la gestion de l’alimentation en carburant. Son rôle principal est de contrôler l’ouverture ou la fermeture de l’arrivée d’essence, notamment lors du démarrage ou de la coupure moteur, afin d’optimiser la combustion et limiter les émissions à l’arrêt.
Lorsqu’un défaut ELAB est détecté, plusieurs symptômes peuvent se manifester. Le plus fréquent est l’allumage du voyant moteur sur le tableau de bord. Dans certains cas, le véhicule peut refuser de démarrer, particulièrement si l’électrovanne reste bloquée en position fermée, empêchant ainsi le carburant d’atteindre le moteur. À l’inverse, une électrovanne qui reste ouverte en permanence peut entraîner un fonctionnement moteur instable, une surconsommation de carburant ou même le passage en mode dégradé. Des coupures moteur ou un démarrage difficile peuvent aussi alerter le conducteur.
Plusieurs causes peuvent être à l’origine de ce type de dysfonctionnement. L’électrovanne elle-même peut être défectueuse. Si elle ne répond plus correctement aux impulsions électriques envoyées par le calculateur, elle ne joue plus son rôle de régulation. Il arrive aussi que le problème provienne du faisceau électrique. Un fil coupé, un connecteur oxydé ou un faux contact suffit à perturber le signal et à engendrer une erreur. Dans certains cas, c’est le calculateur moteur qui est en cause. Un bug logiciel, un dysfonctionnement interne ou une panne de connectique peuvent empêcher l’envoi du signal de commande à l’électrovanne.
Pour identifier l’origine du problème, un diagnostic électronique à l’aide d’une valise OBD est recommandé. Le code défaut le plus courant associé à l’ELAB est le P1622.
Ce code oriente généralement vers un dysfonctionnement dans la gestion de l’arrivée de carburant. Une fois les codes relevés, tester l’électrovanne en direct, en l’alimentant en 12V. Elle doit réagir immédiatement par un clic net, indiquant son ouverture ou sa fermeture. Si le test est concluant, mais qu’elle ne réagit pas une fois le moteur en marche, cela signifie que l’ECU ne lui envoie pas le signal attendu.
Il faudra alors vérifier la continuité du faisceau à l’aide d’un multimètre, inspecter les tensions présentes sur les connecteurs, et s’assurer qu’il n’y a ni court-circuit ni rupture. Si tous les composants sont en bon état de fonctionnement mais que l’électrovanne n’est toujours pas commandée, le calculateur moteur lui-même peut être en cause. Dans ce cas, la réparation de l’ECU est recommandée.
Le défaut ELAB est particulièrement fréquents sur certains modèles Mercedes, notamment les Vito, Classe C, Classe E, SPRINTER souvent équipés du calculateur EDC15CO.
Défaut d’Eeprom ou de codage sur une Mercedes ?
Sur les calculateurs moteurs Mercedes, la mémoire EEPROM (Electrically Erasable Programmable Read-Only Memory) joue un rôle central dans le fonctionnement de la voiture. Elle contient des données critiques comme l’identifiant VIN, le code antidémarrage (synchronisation avec l’EZS/ELV).
Un défaut dans cette mémoire peut entraîner une impossibilité de démarrer, un mode dégradé, une perte de communication avec d'autres calculateurs, ou l’activation du voyant moteur. Ce type de problème survient généralement après une panne électronique, un démontage ou remplacement de calculateur sans clonage correct, ou à la suite d’une modification logicielle mal réalisée (chiptuning, reprogrammation, etc.).
Lors du diagnostic, la valise peut ne relever aucun défaut clair si le problème est interne à l’EEPROM. Une lecture directe du contenu via des outils spécialisés est souvent nécessaire pour identifier une corruption de données, une désynchronisation, ou une absence de codage. C’est notamment le cas lorsque le calculateur provient d’un autre véhicule et n’a pas été correctement adapté à l’EZS du véhicule receveur.
Dans notre atelier, nous sommes équipés pour effectuer la lecture, l’analyse et la correction des données EEPROM. Nous pouvons également procéder au clonage intégral du calculateur (transfert des données de l’EEPROM d’un ECU d’origine vers un ECU de remplacement) ou à un re-codage complet si le fichier est endommagé. Cela permet de restaurer la compatibilité entre les différents modules (ECU, EZS, ELV, clé) et d’assurer un redémarrage fiable du véhicule.
Le véhicule Mercedes ne démarre plus ?
Un problème lié à l’EZS, l’ELV ou l’ECU moteur
Si le véhicule Mercedes ne démarre plus, plusieurs éléments peuvent être responsables, notamment l'EZS, l'ELV ou l'ECU moteur. L'une des causes les plus courantes réside dans un dysfonctionnement entre l'ELV et l'EZS. Ces deux modules communiquent ensemble pour permettre le démarrage du moteur. Si le véhicule ne reconnaît pas la clé ou s'il y a un défaut dans cette communication, le démarrage sera bloqué. En effet, l'ELV dépend du signal envoyé par l'EZS pour déverrouiller le système de démarrage du moteur. Si cette connexion échoue, le moteur ne pourra pas démarrer.
Un relais ELV défectueux peut également entraîner le même problème. Lorsque ce relais ne fonctionne pas correctement, il empêche l'ELV de déverrouiller le système, ce qui bloque le démarrage.
En plus de ces problèmes, le module EZS lui-même peut être la source de l'échec de démarrage. Si ce module est défectueux, il ne pourra pas reconnaître la clé et donc ne validera pas le démarrage. Cela peut également être dû à un problème avec le transpondeur de la clé. Si le transpondeur est défectueux ou mal programmé, le module EZS ne reconnaîtra pas la clé et empêchera le démarrage. Dans certains cas, la clé peut avoir perdu sa programmation, ce qui rend le système EZS incapable de l'accepter, bloquant le démarrage.
Si l’EZS et l’ELV semblent être en bon état et que le problème persiste, il peut aussi s'agir d'un problème au niveau de l'ECU moteur. Si ce module est défaillant ou si des problèmes de connexion ou de communication avec les autres composants du véhicule, cela peut empêcher le démarrage du moteur. Les problèmes de démarrage sont particulièrement fréquents sur certains calculateurs moteur Mercedes, notamment les ECU EDC16C32 et ECU EDC16C2.
Le message "Start error" sur le tableau de bord
Le message « Start Error » apparaît sur certains modèles Mercedes comme la Classe E, Classe B, GLA, GLK, Sprinter et Vito. Il est directement lié au système d'immobilisation du moteur, qui empêche le véhicule de démarrer si la clé n'est pas reconnue. Ce système repose sur la communication entre plusieurs éléments : la clé, le module EZS, l'ELV et le calculateur moteur.
Le rôle du calculateur moteur est d'autoriser le démarrage une fois qu'il reçoit un signal valide du module EZS. Lorsque le message "Start Error" apparaît, cela signifie que l'ECU ne reconnaît pas correctement la clé et bloque le démarrage. Plusieurs raisons peuvent expliquer cette situation.
- Mauvaise réception ou interprétation du signal : Si l’ECU ne reçoit pas correctement l'autorisation envoyée par l'EZS, il empêche la mise en route. Cela peut être dû à un problème de communication entre les modules ou à un défaut logiciel.
- Défaillance du calculateur moteur : Un problème interne de l'ECU peut perturber sa capacité à traiter correctement les informations de l'antidémarrage.
- Désynchronisation entre l'ECU et l'EZS : Après une panne de batterie, une tentative de vol ou une intervention électronique sur le véhicule, l'ECU peut perdre sa synchronisation avec le module EZS, ce qui bloque l'autorisation de démarrage.
Pour confirmer que le calculateur moteur est bien en cause, un diagnostic électronique avec une valise de diagnostic est indispensable. Cela permet de vérifier si l'ECU reçoit bien le signal du module EZS et s'il répond correctement à la demande de démarrage. Si un problème logiciel est détecté, une reprogrammation peut être envisagée. En cas de panne matérielle, un remplacement du calculateur moteur peut être nécessaire pour résoudre le problème.
Réparer ou remplacer un calculateur moteur Mercedes ?
Quel est le prix d’une réparation de calculateur moteur Mercedes ?
Quand un calculateur moteur Mercedes tombe en panne, trois solutions s’offrent généralement à votre client : le remplacer par un modèle neuf, opter pour une pièce d’occasion ou faire réparer l’ECU existant.
L’achat d’un calculateur neuf est l’option la plus onéreuse, avec des prix allant de 500 € à plus de 2 000 € selon le modèle et l’année du véhicule. À cela s’ajoutent des frais de programmation, nécessaires pour adapter la pièce au véhicule concerné.
La pièce d’occasion, quant à elle, est plus abordable (100 à 500 €), mais comporte des risques : absence de garantie, pannes imprévues et défauts non détectés faute de tests rigoureux. Ces incertitudes peuvent entraîner une nouvelle immobilisation du véhicule peu de temps après l’installation.
La réparation est souvent la solution la plus avantageuse : elle permet de prolonger la durée de vie du calculateur tout en maîtrisant les coûts. En fonction de la panne (logicielle ou matérielle), elle offre une économie de 30 à 70 % par rapport à l’achat d’un calculateur neuf. C’est une alternative fiable, économique et durable.
Pourquoi choisir la réparation d’un calculateur Mercedes ?

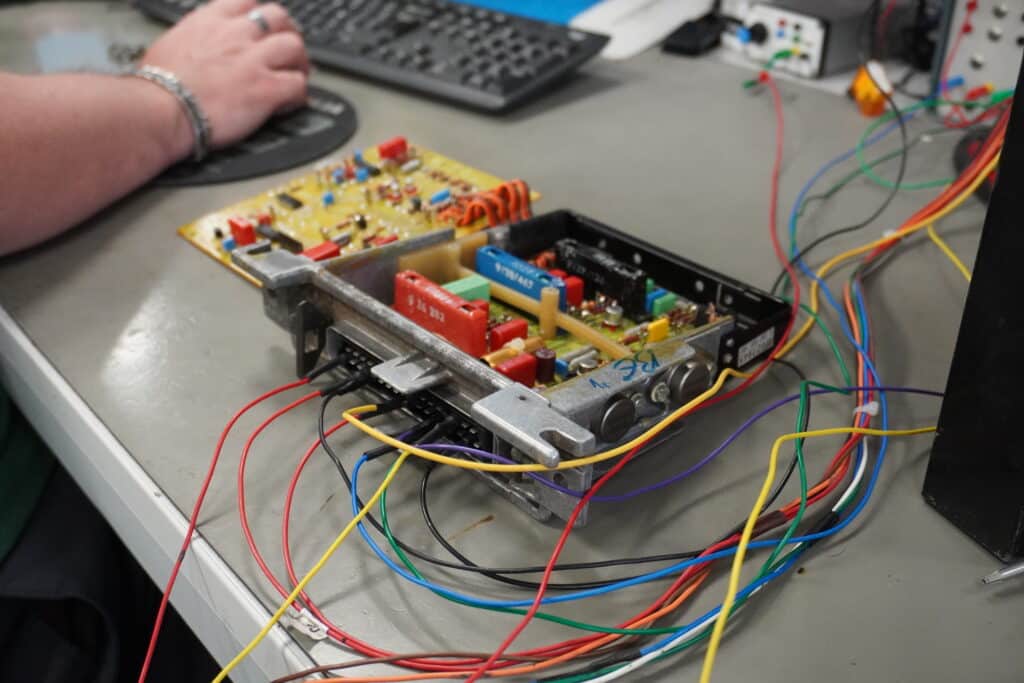

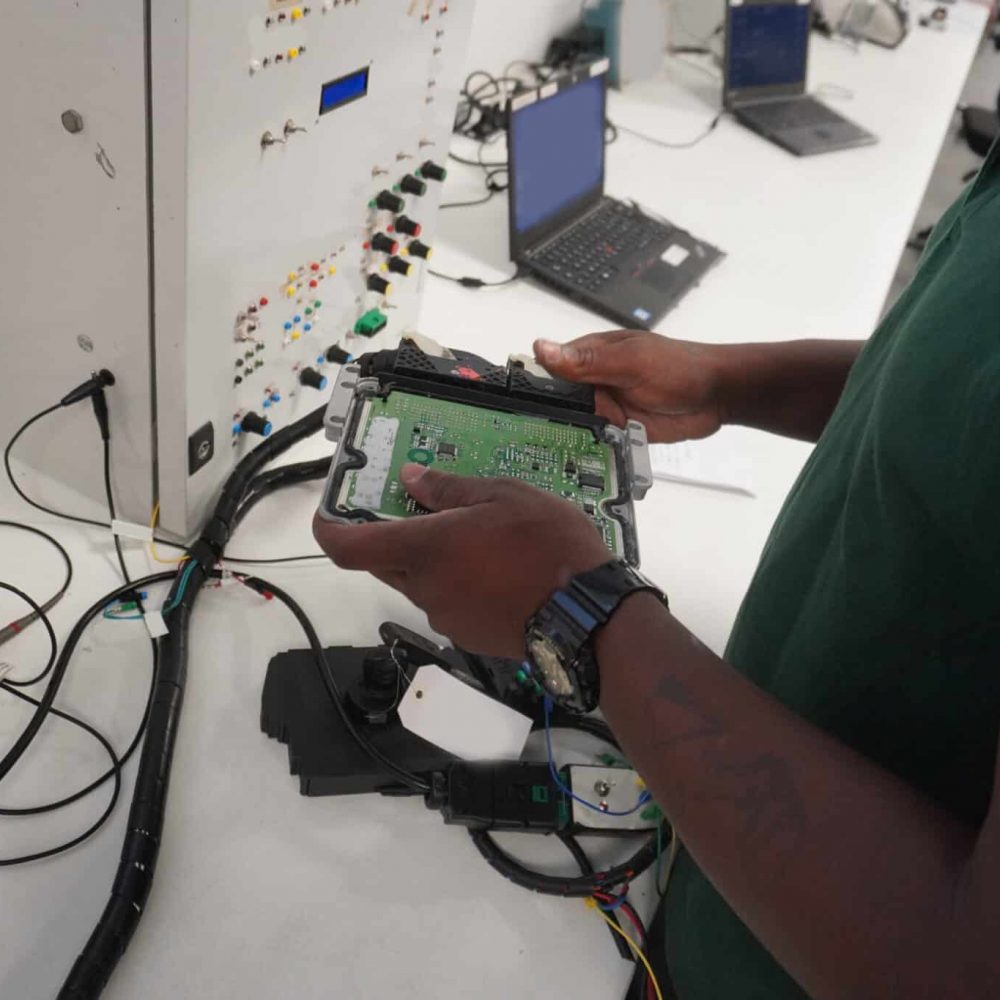

Nous proposons une solution sur mesure pour les calculateurs Mercedes, incluant un diagnostic complet, une réparation ciblée et des tests approfondis sur banc, notamment sur les systèmes ELV et EZS propres à la marque. Chaque ECU réparé est vérifié avant expédition, pour garantir une remise en service immédiate et sans surprise.
Nos réparations sont couvertes par une garantie commerciale de 2 ans. En plus de la fiabilité, la réparation représente une démarche écoresponsable, conforme à la réglementation PIEC (pièce issue de l’économie circulaire), et jusqu’à 70 % moins chère que l’achat d’un calculateur neuf.
Besoin d’aide pour diagnostiquer ou réparer un calculateur moteur Mercedes ? Notre équipe est à votre écoute au 02 28 03 94 41.
Les étapes de la réparation

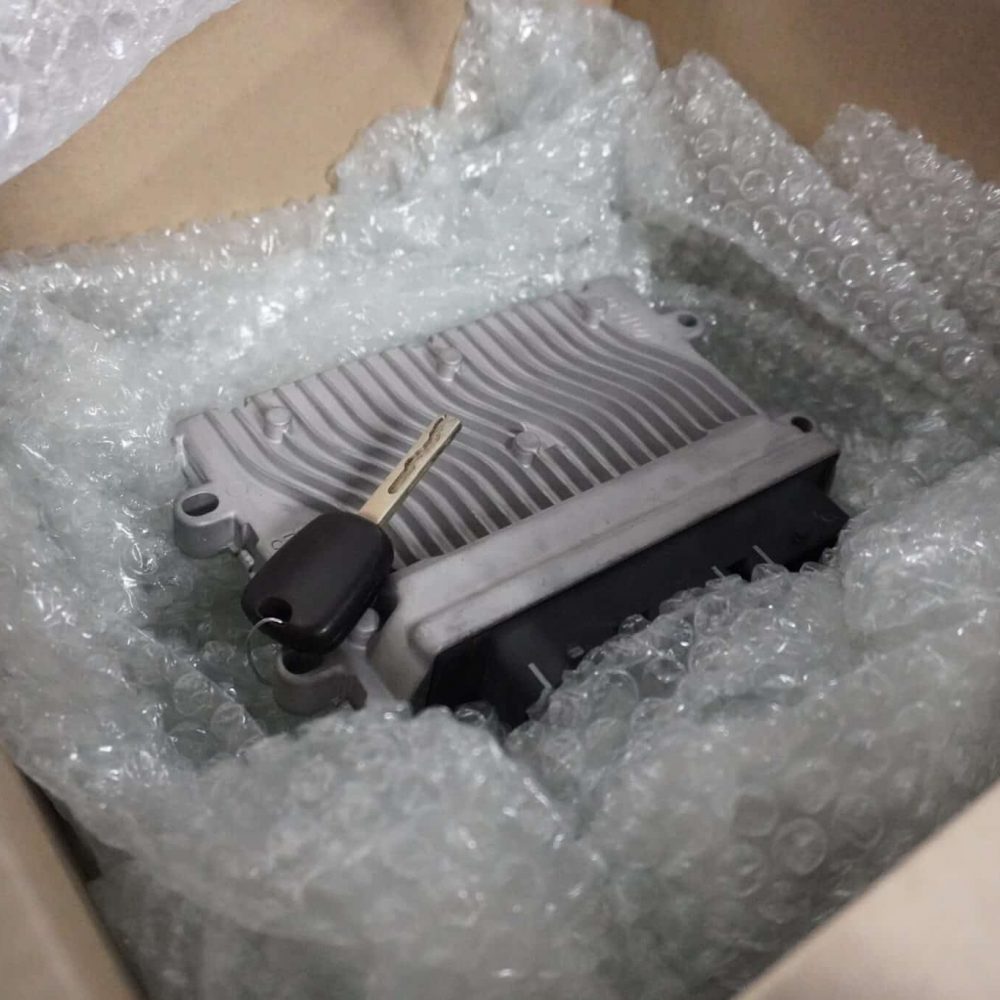

Une fois l'ECU défectueux démonté, vous pouvez procéder à votre demande de réparation chez Cotrolia.
